Dampfverteilsystem Esco mit Drehschieberventil

09.02.2024
von Redaktion VERFAHRENSTECHNIK

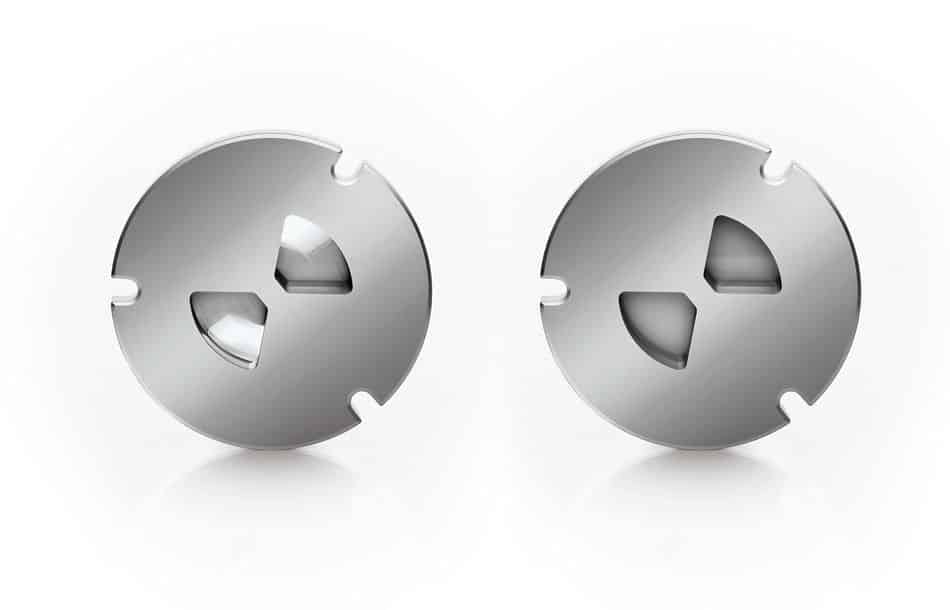

Keramikdrehschieberventil im Dampfverteilsystem Esco in geöffneter (links) und dichtschließender Stellung (rechts).

Das Dampf-Luftbefeuchtungssystem Condair Esco von Condair aus Garching, ist eine Ergänzung zu den Dampferzeuger-Baureihen und wird in zentralen RLT-Geräten zur homogenen Verteilung des Dampfes an die Luft eingesetzt.

Das Luftbefeuchtungsystem Esco steht für Dampfleistungen bis 2.000 kg/h und mit Edelstahl-Dampflanzen in horizontaler oder vertikaler Anordnung zur Verfügung. Eine Besonderheit des Esco-Systems ist laut Condair das patentierte Keramikdrehschieberventil. Es besteht aus zwei Scheiben mit zwei Öffnungen, durch die der Dampf strömt.

Durch Drehung der flexiblen Scheibe werden in Abhängigkeit vom Betriebszustand (Dampfbedarf) die Öffnungen zum Dampfdurchgang weiter geöffnet oder geschlossen. Dabei arbeitet das System im Voll- und im Teillastbetrieb laut Hersteller absolut präzise. Über den gesamten Leistungsbereich ist die gleichmäßige Dampfabgabe durch die lineare Kennlinie der Drehschieberventile mit einer entsprechenden Öffnung oder Schließung der Dampf-Durchgangsöffnungen sichergestellt.

Bei abgeschalteter Anlage sind die Öffnungen ohne ein zusätzliches Absperrorgan physikalisch komplett geschlossen und dicht, sodass kein Dampf ins Lüftungsgerät gelangen kann. Aufwendige Abdichtungen und Verrohrungsarbeiten sind laut Condair daher überflüssig. Das Keramikdrehschieberventil ist serienmäßig in allen Ausführungen des Dampf-Luftbefeuchtungssystems enthalten.

Quelle: Condair
