Auf Schwenkarmaturen in Rohrleitungssystemen werden Positionsrückmeldungssyteme eingesetzt, die auf Anwendungsbedingungen und Schwenkantriebsgrößen abgestimmt sein müssen. Der optisch/elektrische Endlagenrückmelder Bar-Miniswitch ist ein flexibler Allrounder für den Anlagenbetrieb.
Das System benötigt aufgrund des Designs nur ein Minimum an Einbauraum. Hervorzuheben ist laut Hersteller die einfache Funktionalität, denn der Miniswitch stellt mit mechanischen oder induktiven Schaltern die Schaltpunkte der Endlagen selbsttätig ein. Die elektrischen Anschlüsse werden einfach eingesteckt, so dass die Box weder zum Einstellen noch für den elektrischen Anschluss geöffnet werden muss. Das kann eine positive Bilanz für Montagezeit und Installationskosten bedeuten, denn bei einem Austausch der Box wird kein Fachpersonal benötigt.
Alle Bauteile bestehen aus korrosionsbeständigen Werkstoffen, wobei durch den flachen Aufbau mittels Montageplatten das Antriebsritzel gut geschützt ist. Trotz der geringen Größe der Endlagenrückmeldung können die Durchflusswege sowohl bei 2/2-Wege- als auch bei 3/2-Wege-Armaturen gut erkannt werden.
Der Sprung auf große Antriebe

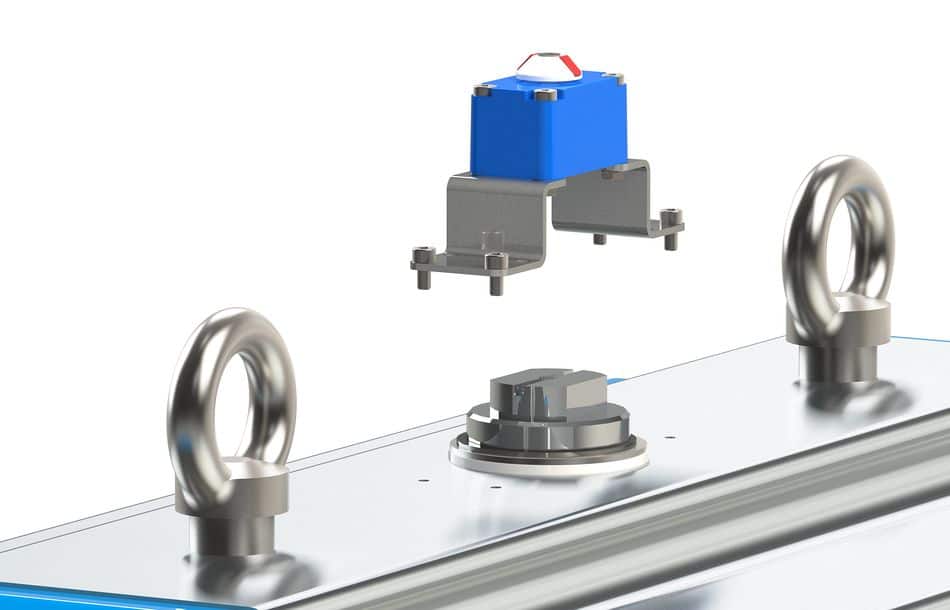

Laut der Spezialisten aus Dattenberg lag nichts näher, als die positiven Eigenschaften der Geräte bei Schwenkantrieben in größerer Bauweise ebenfalls zu nutzen. Für das nötige Bohrbild 130 x 30 mm wurde eine spezielle Montagebrücke entwickelt. Eine optionale Ritzelverlängerung setzt die fehlerfreie Endlagenrückmeldung um. Die Brücke selbst ist 2-teilig ausgeführt, so dass auch eine nachträgliche Montage in bestehenden Anlagen leicht durchzuführen ist.
Zertifizierungen für besondere Einsatzbereiche
Um den Anforderungen des amerikanisch/kanadischen Marktes gerecht zu werden, durchlief der Miniswitch die Zertifizierung nach UL/CSA, bei der alle elektrischen Bauteile geprüft werden. Die Endlagenrückmeldung hat zudem die Schutzklasse IP68 (10m, 72h).
Quelle: Bar pneumatische Steuerungssysteme
